※この商品は絶版品になりました。
今後二度と手に入れることができませんので、必要な方はお早めにお願いいたします。

************************************************************************************

LANCER WAGON 電気配線図集 2003年2月。編集発行：三菱自動車工業株式会社。印刷発 行：2003年2月。
新品・未使用・絶版品。

ランサーワゴン（ＣＳ5Ｗ）の電気配線関係の点検・修理などを容易にするため、車両 各部の電気配線及びコネクターを 立体的に表現した配索図と、配線類を系統別に記載した回路図及び単体部品取付け位置 を記載した貴重な配線図集です。

本書に記載されている項目は、

① 概要：
　　・車種構成
　　・実施号車
　　・配線図集の見方（配線図集の構成と内容、配索図の見方、回路図の見方、コネクター・アースの表示、線色コード、省略記号）
　　・回路図一覧表

② 配索図：
　　・全体配索図
　　・エンジンルーム
　　・エンジン・トランスミッション
　　・インストルメントパネル
　　・ルーフ・フロア
　　・テールゲート
　　・ドア

③ 単品部品取付け位置：
　　・ECU
　　・リレー
　　・センサー
　　・ソレノイド・ソレノイドバルブ
　　・点検用コネクター・予備コネクター
　　・ダイオード
　　・ヒュージブルリンク・ヒューズ
　　・グラウンドケーブル
　　・アース

④ 回路図：

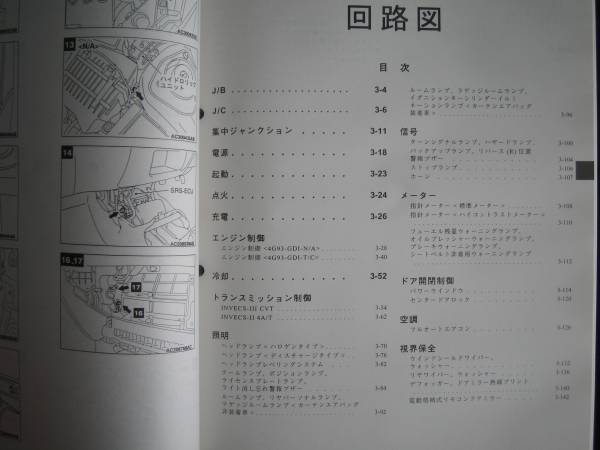

　　・2枚目の画像をご覧ください


など、以上4項目に分かれて説明されております。



****************************************************************************** ******

LANCER WAGON 電気配線図集 追補版 2004年1月。編集発行：三菱自動車工業株式会社。 印刷発行：2004年1月。
新品・未使用・絶版品。

ランサーワゴンの仕様変更及びＲａｌｌｉａｒｔの追加に伴う電気配線図の主な変更内 容ついて記載した電気配線図集です。
従来のランサーワゴンと異なる点のみ記載しています。LANCER WAGON 電気配線図集200 3年2月がメインの電気配線図集になります。

本書に記載されている項目は、

① 概要：
　　・車種構成
　　・実施号車
　　・変更内容（配索図、単品部品取付け位置、回路図）
　　・回路図一覧表

② 配索図：
　　・エンジンルーム
　　・テールゲート

③ 単品部品取付け位置：
　　・リレー

④ 回路図：
　　・照明（フォグランプ、テールランプ、ポジションランプ、ライト消し忘れ警報ブザー）


など、以上4項目に分かれて説明されております。


わかりやすく詳細に説明されており、愛車のメンテナンスやチューニングなど 整備士の方はもちろんのこと、趣味としてDIYをする方にも是非とも必需品の本ではな いでしょうか。
この電気配線図集があるのとないのとでは作業の効率はもちろん のこと、愛車を知る上において大変重要な位置を占めています。


自宅での保管と違い、メーカーでの保管でしたのでとても綺麗です。
長い間の保存や湿気などによる色あせなどは一切ありません。新 品・未使用ですので安心して購入いただけます。

発送は、ゆうメールになります。
一切の手抜きなどはせず、きちんと梱包しますので安心していただ いて大丈夫です。




******************************************************************************
